 |
·冰晶石 |
詳細信息
[時間：2017-12-27 09:00:05] [點擊：3928] [分類：公司新聞]
正常生產槽添加氟化鹽的目的主要是補充氟化鹽的損失，提高電解質水平和調整分子比．在工藝操作上少量使用冰晶石是為了封殼面，有時是為了處理病槽降低槽溫。少量中分子比砂狀冰晶石（分子比 2.3至2.5）的直接撒入電解質液面時，則被迅速熔化且有輕微的爆裂聲伴隨一股青煙，若將大量中分子比砂狀冰晶石倒入電解質液面，由于冰晶石迅速熔化大量吸熱而使液面電解質溫度驟降、發粘收縮進而結殼，但是靠近陽極根部的冰晶石由于陽極氣體的折出而呈沸騰狀，造成一定的飛相損失。
這說明由于砂狀冰晶石易于熔化所以用來降低槽溫、封殼面或提高電解質水平都是很有效的，所要注意的是不宜直接加到陽極根部或火眼上以免造成飛揚損失。

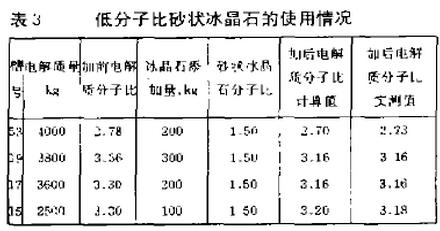

如果單純為了調整分子比，當然添加純氟化鋁最有效，但是砂狀冰晶石可以把分子比做得很低如 1.5 或更低，這比粉狀冰晶石低得多，因而調整分子比的能力也大得多。濕法生產的氟化鋁都含有百分之六至百分之七的水份，這些水份在將氟化鋁加入電解槽時不可避免地造成氟的損失而使其實收率降低（低于百分之七十一），而砂狀冰晶石的水份很少，由此造成的氟損失也比氟化鋁少得多。低分子比砂狀冰晶石的使用情況見表3。
由表3可見砂狀冰晶石調整分子比的幅度還不夠大，要增加調整幅度則必須相應增加加入的冰晶石的量。所有添加了砂狀冰晶石的槽子，槽況都有明顯變化，面殼酥松易打，火苗有力，工作平穩。
綜上所述，只要掌握正確的使用方法，在工業招電解槽中推廣使用砂狀冰晶石將會得到降低啟動費用、降低氟鹽消耗、電解槽工作平穩等好處，在自動加料的電解系列中使用砂狀冰晶石效果更佳。
